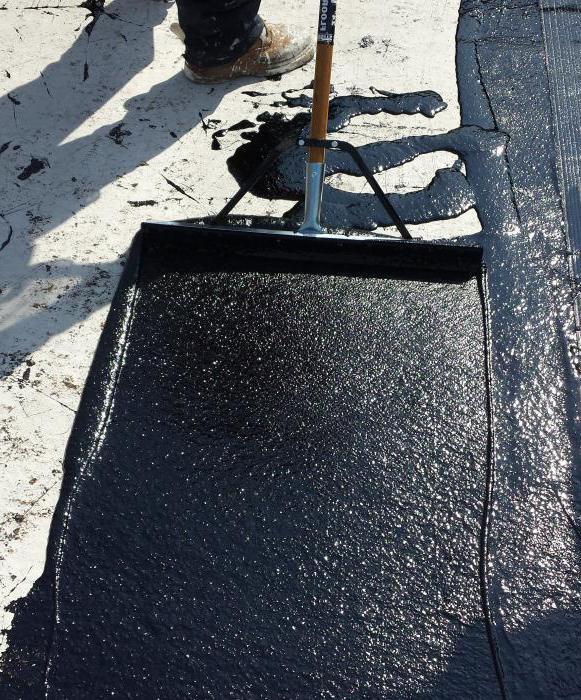

Битумные мастики бывают холодного и горячего применения, на растворителях и водоэмульсионные. Физико-механические характеристики битумных мастик могут выглядеть следующим образом (см. таблицу).

Технические характеристики

При устройстве мастичной кровли с армирующими стекловолокнистыми материалами следует руководствоваться правилом – число слоев мастик ≥ 3 (армирующих прокладок из стеклоткани или стеклохолста ≥ 2).

Слои горячей битумной мастики в кровельном ковре должны иметь толщину 2,0 мм,
а холодной – 1,0 мм.

Минимальное количество слоев мастики при устройстве гидроизоляции фундамента ≥ 2.

Расход битумной мастики на 1 м2

https://avtopromtehsnab.kz/p65060111-bitumnaya-mastika-goodhim.html

Одной из важных характеристик мастики является показатель содержания сухого остатка, т.е. количества вещества, остающегося на изолируемой поверхности после нанесения и отвердения (или высыхания) свежей жидкой холодной мастики (на растворителях или на водной основе). Показатель выражается в % массы от расхода нанесенной мастики и означает, что при малом сухом остатке увеличивается расход исходной мастики для образования пленки заданной толщины.

Для большинства имеющихся на рынке мастик сухой остаток колеблется от 20 до 70%. Для образования одинаковой толщины покрытия норма расхода мастики при показателе 70% будет почти в три раза меньше, чем при 20%. Это выгодно, как по стоимости, так и по трудоемкости.

Долговечность

Долговечность – это потенциальный безремонтный срок службы кровельного или гидроизоляционного покрытия.

Гибкость и эластичность

Параметром, имеющим важное практическое значение, является гибкость материала при отрицательных температурах, который оценивается как растяжение на разрыв при минимальной температуре. Этот параметр показывает насколько эластичным остается материал при сильном охлаждении и фактически подтверждает нижнюю границу диапазона температур эксплуатации. Гибкость (морозостойкость) определяют сопоставлением двух величин: радиуса бруса, на котором проводят испытания и температуры.

Минимальная температура, при которой материал при изгибе сохраняет гибкость и не трескается, является температурой гибкости.

Деформативность материала (относительное удлинение) принята в качестве основного эксплуатационного показателя, поэтому, что от этого зависит трещиностойкость, и, следовательно, водонепроницаемость гидроизоляции.

Прочность сцепления с основанием

Гидроизоляционное покрытие с высокой адгезией к основанию становится более прочным, не расслаивается, не растрескивается.

Гибкость, эластичность, прочность сцепления с основанием (адгезия) являются основными качественными показателями мастики битумной.

*при испытаниях на воздействие ультрафиолетовых лучей, тепла, воды и мороза, определяют изменения показателя гибкости образцов материала при циклических воздействиях атмосферных факторов; при этом определяют потенциальный срок службы материала по изменению гибкости материала до предельной величины этого показателя, равной 10...15 °С. Такой предел принят из условия практической потере работоспособности у кровель, имеющих приклеивающее битуминозные составы с гибкостью при +15 °С, при чем такая гибкость установлена при натуральных обследованиях на разрушившихся кровлях.

**более подробно вопрос долговечности гидроизоляции рассмотрено на странице
выбор гидроизоляции (см. раздел рулонная гидроизоляция).

Следует также отметить, что многие производители не предоставляют подробных характеристик производимых материалов (в лучшем случае ссылаются на ГОСТ).

Эти материалы, как правило, имеют невысокие показатели качества и небольшой срок службы.

Наиболее долговечными и надежными являются покрытия из битумно-полимерных мастик (с высокими и подробными качественными показателями).

При выборе битумно-полимерных мастик следует ориентироваться прежде всего на качество, а не на цену и отдавать предпочтение высокомодифицированным мастикам, эксплуатационные характеристики и срок службы которых намного выше, чем у низкомодифицированных. Дешевые материалы имеют низкую устойчивость к воздействию отрицательных температур, в результате чего гидроизоляция может выйти из строя на ранней стадии эксплуатации и даже во время строительства.

Стоимость мастики в Алматы  https://avtopromtehsnab.kz/p95774386-mastika-krovelnaya-bitumast.html

Большим преимуществом по расходу материала обладает мастика битумная без растворителей (горячая битумная мастика). Она образует слой, не уменьшающийся по своей толщине после отверждения. О такой мастике говорят как о безусадочной. В некоторых конструкциях этот показатель может играть важную роль при выборе материала.

Мастика битумная горячая чаще всего характеризуется самой низкой ценой за квадратный метр.

Недостатком такого вида мастики является необходимость использования нагревательного оборудования для перевода мастики в жидкую массу.

Место проведения работ

Водоэмульсионная мастика не содержат растворителей, имеет нейтральный запах и идеально подходит для работы внутри помещений.

https://avtopromtehsnab.kz/p95774327-mastika-rezinobitumnaya-bitumast.html

Сроки выполнения работ

Механизированный метод нанесения (напыляемая гидроизоляция) двухкомпонентного битумно-полимерного состава ("жидкая резина"), состоящего из битумно-полимерной эмульсии (состав 1) и отвердителя (состав 2), используются в случае, когда необходимо провести работы на больших площадях за короткий промежуток времени.

https://avtopromtehsnab.kz/p95774327-mastika-rezinobitumnaya-bitumast.html
